Описание

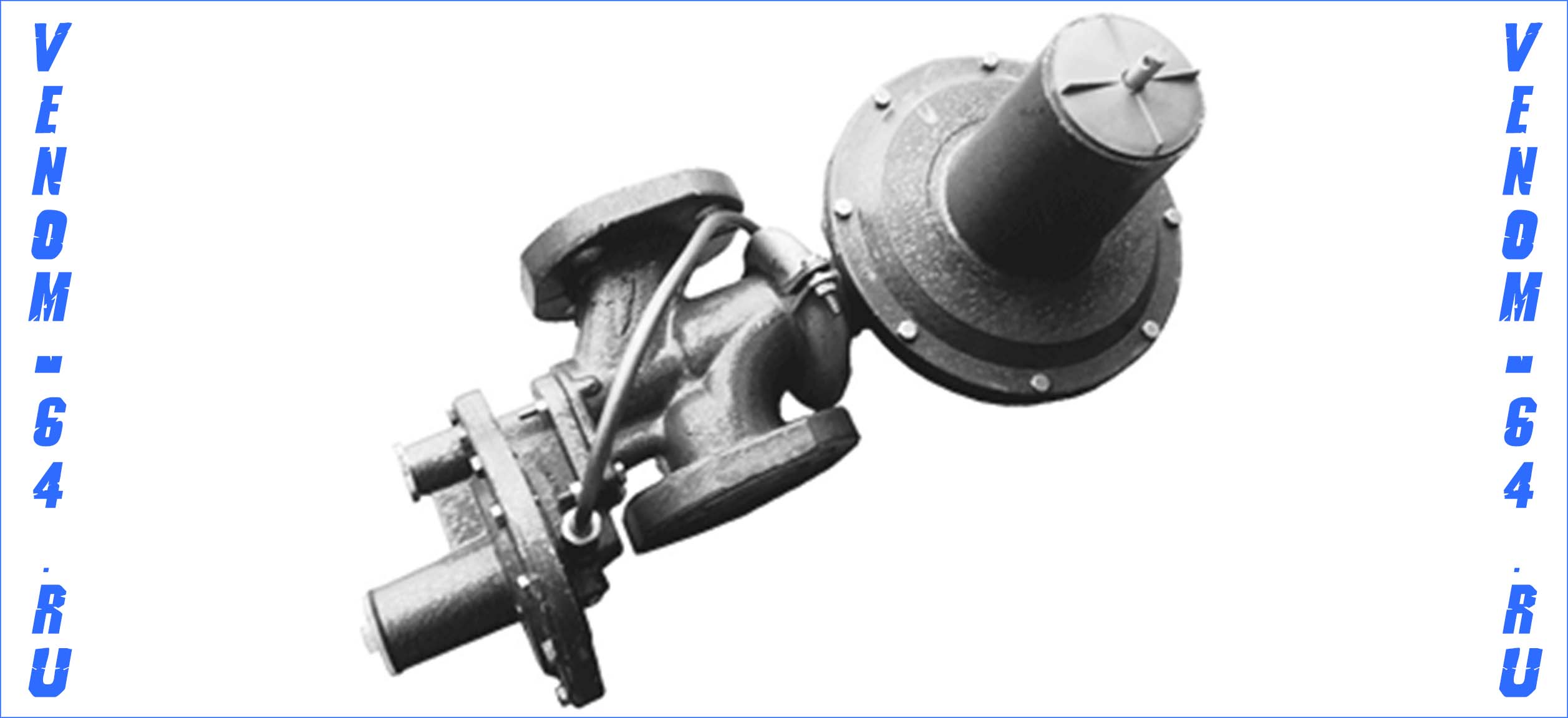

В регуляторах соединены и независимо работают следующие устройства: регулятор давления, предохранительный сбросной клапан, автоматическое отключающее устройство и фильтр для очистки газа.

Регулятор давления состоит из крестовины 1 с седлом 2 и корпуса 3 с мембранной камерой. Клапан 4 посредством штока 5 и рычага 6 соединен с мембраной регулятора 7, закрепленной в корпусе 3 крышкой 8. На мембране регулятора 7 находится предохранительный сбросной клапан 9 с пружиной 10 и гайкой 11. В крышке 8 мембранной камеры имеется муфта 29 для сброса газа в атмосферу и стакан 13, в котором располагаются пружина 14 и винт регулировочный 15, предназначенные для настройки выходного давления. Отключающее устройство имеет мембрану 16, связанную со штоком 26, к которому пружиной 22 поджат шток 23, фиксирующий открытое положение отсечного клапана 27. Настройка отключающего устройства осуществляется пружинами 18 и 19 с помощью вращения пробки 20 и втулки 21. На входе в регулятор стоит защитная сетка 28, предохраняющая от попадания механических частиц.

Технические характеристики

	РДНК-32/3	РДНК-32/6	РДНК-32/10
Рабочая среда	природный газ по ГОСТ 5542
Температура окружающей среды, °С	от −40 до +60
Рабочий диапазон входных давлений, МПа	1,2	0,6	0,3
Диапазон настройки выходного давления (Рвых), кПа	2,0–5,0
Давление срабатывания сбросного клапана (ПСК), кПа	0,4–0,5
Диапазон настройки срабатывания автоматического отключающего устройства, кПа: при повышении выходного давления при понижении выходного давления	1,2–1,8 0,2–0,5
Присоединительные размеры: ДУ	32
Тип присоединения	фланцевое по ГОСТ 12820-80
Габаритные размеры, мм, не более: длина ширина высота	512 220 270
Строительный размер, мм	170
Масса, кг, не более	8

Пропускная способность регуляторов, м³/ч

Входное давление, МПа	РДНК-32/3	РДНК-32/6	РДНК-32/10
0,05 0,1 0,2 0,3 0,4 0,5 0,6 0,9 1,2	4 7 13 17 21 24 30 47 64	9 25 40 55 70 90 105 — —	23 45 75 100 — — — — —

По запросу готовы выслать фото изделий и предоставить иную информарцию.
