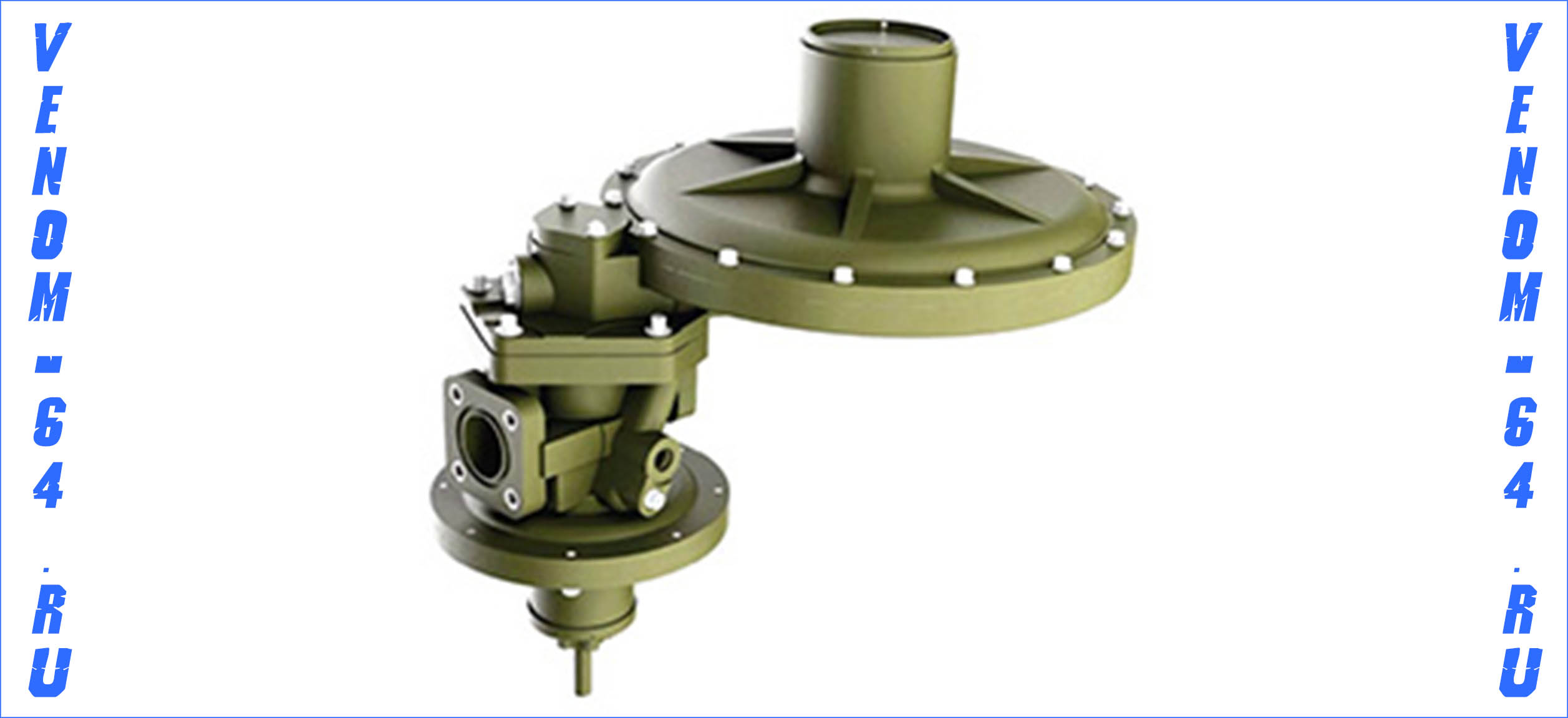

Регулятор давления газа комбинированный РДК-800
СТОИМОСТЬ ПО ЗАПРОСУ
Описание
Регулятор давления комбинированный РДК-800 предназначен для редуцирования высокого или среднего давления на низкое, автоматического поддерживания выходного давления на заданном уровне при изменениях расхода и входного давления.Технические характеристики регулятора РДК-800
| Наименование параметра | Размерность | Величина параметра |
|---|---|---|
| Давление на входе | МПа (кгс/см2) | 0,05 - 0,6 (0,5 - 6); 1,2 (12)* |
| Давление на выходе | кПа (мм вод. ст.) | 1,3 ÷ 50 (130 ÷ 5000) |
| Специальная регулировка давления на выходе (по требованию заказчика) | кПа (мм вод. ст.) | 3 ÷ 50 (300 ÷ 5000) |
| Пропускная способность по природному газу при плотности 0,73 кг/м3 – режим «тупик» – |
м3/ч | 0 ÷ 800 0 |
| Герметичность затворов запорных устройств | Класс А ГОСТ Р 54808-2011 | |
| Диаметр седла клапана | мм | 29 |
| Масса, не более | кг | 11 |
| Срок службы | лет | 36 |
* - при Рвх от 0,6-1,2 МПа требуется спецрегулировка.
Пропускная способность регулятора
| Давление перед регулятором, Р вх., МПа | 1,2* | 0,6 | 0,3 | 0,15 |
| Давление после регулятора, Р вых., Па | 2000 | 2000 | 2000 | 2000 |
| Расход газа, м³/ч (плотность газа р=0,73 кг/м³, при t=20°С и p=0,1013 МПа) не менее | 1000 | 800 | 780 | 740 |
