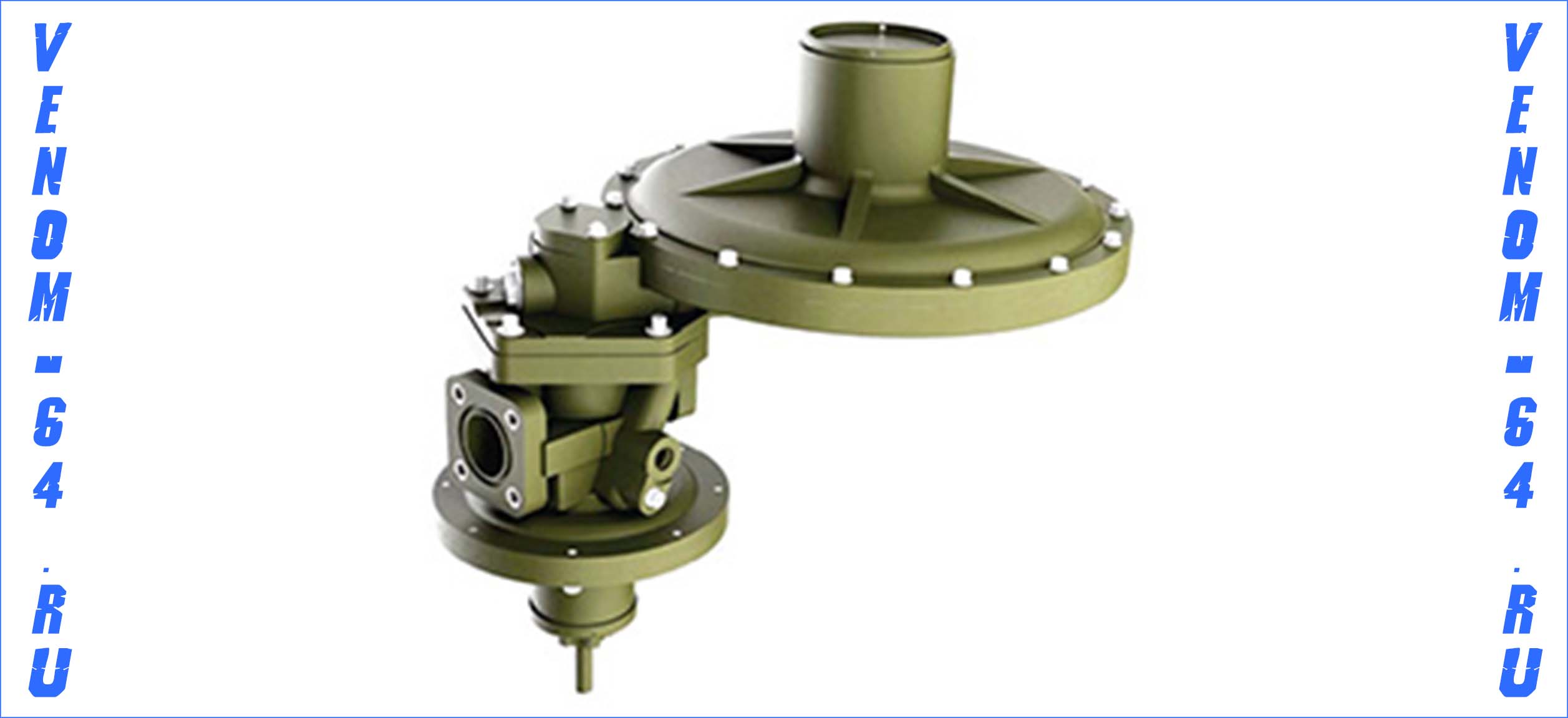

Регулятор давления газа комбинированный рдк-1500,рдк-1500к
СТОИМОСТЬ ПО ЗАПРОСУ
Описание
Регулятор давления комбинированный РДК-1500 предназначен для редуцирования высокого или среднего давления на низкое, автоматического поддерживания выходного давления на заданном уровне при изменениях расхода и входного давления.Регулятор обеспечивает устойчивую работу при воздействии температуры окружающего воздуха от минус 40°С до плюс 50°С и изготавливается в исполнении УХЛ, категория размещения изделия 1 ГОСТ15150 – 69.Технические характеристики регулятора рдк-1500, рдк-1500к
| Наименование параметра | Размерность | Величина параметра |
|---|---|---|
| Давление на входе | МПа (кгс/см2) | 0,05 - 0,6 (0,5 - 6); 1,2 (12)* |
| Давление на выходе | кПа (мм вод. ст.) | 1,3 ÷ 50 (130 ÷ 5000) |
| Специальная регулировка давления на выходе (по требованию заказчика) | кПа (мм вод. ст.) | 3 ÷ 50 (300 ÷ 5000) |
| Пропускная способность по природному газу при плотности 0,73 кг/м3 – режим «тупик» – |
м3/ч | 0 ÷ 1750 0 |
| Герметичность затворов запорных устройств | Класс А ГОСТ Р 54808-2011 | |
| Диаметр седла клапана | мм | 35 |
| Масса, не более | кг | 11 |
| Срок службы | лет | 36 |
* - при Рвх от 0,6-1,2 МПа требуется спецрегулировка.
Пропускная способность регулятора
| Давление перед регулятором, Р вх., МПа | 1,2* | 0,6 | 0,3 | 0,2 |
| Давление после регулятора, Р вых., Па | 2000 | 2000 | 2000 | 2000 |
| Расход газа, м³/ч (плотность газа р=0,73 кг/м³, при t=20°С и p=0,1013 МПа) не менее | 2000 | 1750 | 1200 | 1000 |
Заводская настройка
| Наименование параметра | Размерность | Величина параметра |
|---|---|---|
| Давление на входе | МПа (кгс/см2) | 0,2 - 0,6 (2 - 6) |
| Давление на выходе | кПа (мм вод. ст.) | 2,00 (200) |
| Точность регулирования | % | ±5 |
| Настройка давления на срабатывание ПЗК max | кПа (мм вод. ст.) | 2,9 ÷ 3,1 (290 ÷ 310) |
| Настройка давления на срабатывание ПЗК min | 0,6 ± 0,1 (60 ± 10) |
