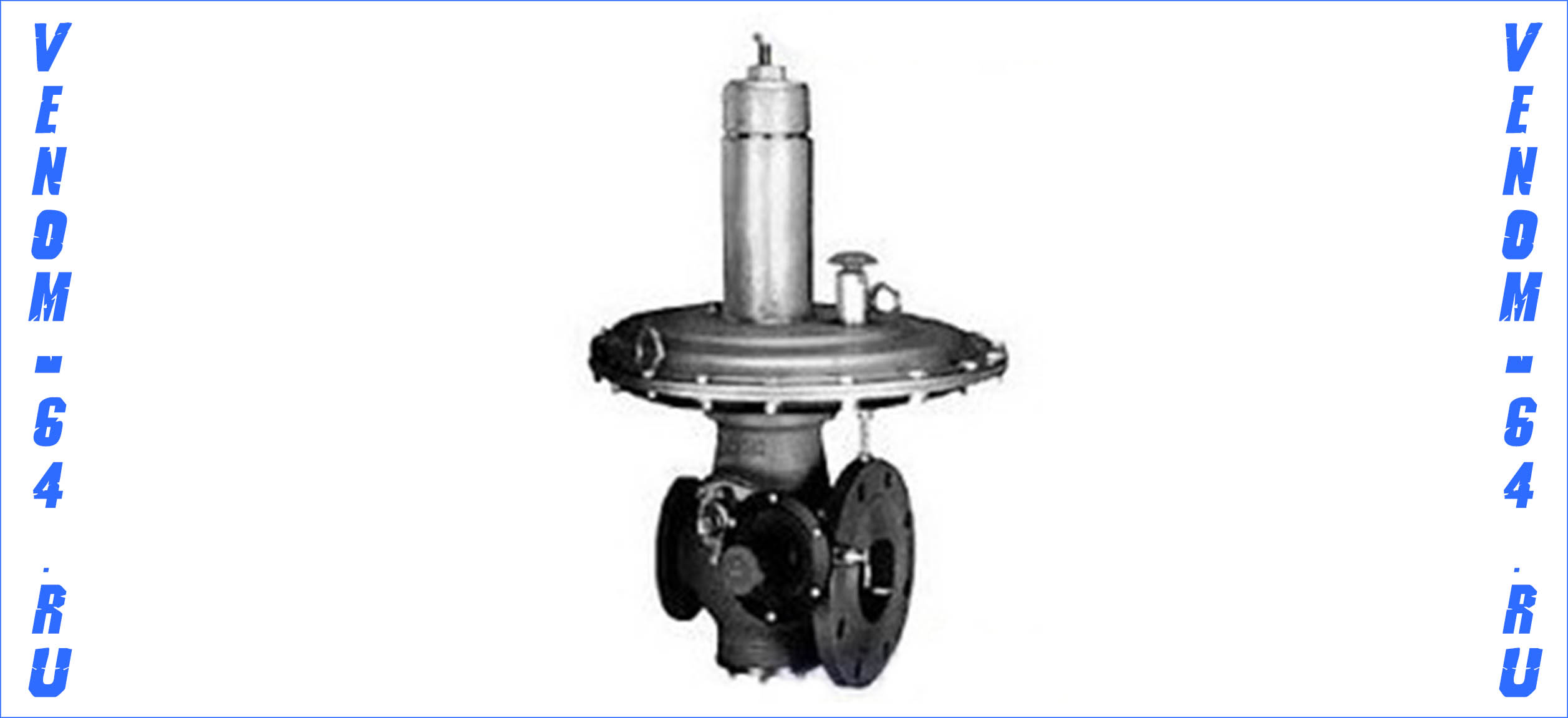

Регуляторы давления газа серии MN/MF



СТОИМОСТЬ ПО ЗАПРОСУ



Описание

Пружинные регуляторы серии MN/MF относят к типу прямого действия. Устройства чаще всего применяются в системах подверженных внезапным изменением расхода газа. Предназначены для редукции неагрессивных газов и автоматического поддержания давления в заданных пределах.

Технические характеристики

Серия MN/MF

Допустимое давление:

  • корпус PS: до 2,0 МПа;
  • привод PS: до 0,4 МПа.

Максимальное выходное давление Рmах: 0,3 МПа.

Допустимое входное давление:

  • стандартная версия Ду 25 — 50 Ре,max 1,0 МПа;
  • стандартная версия Ду 65 — 100 Ре,max 0,6 МПа;
  • версия PST Ре,max 1,96 МПа;
  • версия АР Ре,max 1,96 МПа;
  • версия АРА Ре,max 1,96 МПа.

Диапазон настройки:

  • стандартная версия Wh: от 1,0 до 50 кПа*;
  • версия PST Wh: от 0,025 до 0,05 МПа;
  • версия АР Wh: от 0,05 до 0,1 МПа;
  • версия АРА Wh: от 0,1 до 0,3 МПа.

Серия MR

Допустимое давление:

  • корпус PS: до 2,0 МПа;
  • привод PS: до 2,0 МПа.

Максимальное выходное давление Рmах: 0,3 МПа.

Допустимое входное давление:

  • стандартная версия Ре,max 1,0 МПа;
  • версия PST Ре,max 1,96 МПа;
  • версия АР Ре,max 1,96 МПа;
  • версия АРА Ре,max 1,96 МПа.

Диапазон настройки:

  • стандартная версия Wh: от 1,0 до 50 кПа;
  • версия PST Wh: от 0,025 до 0,05 МПа;
  • версия АР Wh: от 0,05 до 0,1 МПа;
  • версия АРА Wh: от 0,1 до 0,3 МПа.

* для Ду 80 и 100 диапазон выходного давления 2–8 кПа обеспечивается версией М...— ВР.

Материалы:

  • Фланцы и корпус — сталь.
  • Мембрана — армированная NBR+PVC/нитрил-резина.
  • Уплотнения — NBR нитрил-резина.
Схема пневматическая функциональная

Схема пневматическая функциональная: D — мембрана; С — компенсационная камера; G и G1 — регулировочные гайки; I — импульсное соединение; M — пружина; O — клапан; P — прокладка; S — шток; T — крышка

Функциональные характеристики

Класс точности — АС: до ±5 %.

Максимальное превышение выходного давления при нулевом расходе — SG: до 10 %.

Диапазон расходов, в котором возможно превышение выходного давления до максимального — SZ: до 10 %.

ПЗК с независимым пневматическим управлением:

диаметр седла:

  • МВN/25×65 — 30 мм;
  • MBN/40×80 — 41,5 мм;
  • MBN/50×100 — 51 мм;
  • MBN/65×100 — 70 мм;
  • MBN/80×150 — 80 мм;
  • MBN/100×200 — 99 мм;

Класс точности — AG: ±5 %.

Время срабатывания ≥1 сек.

Фланцевые присоединения, Ду:

  • серия MN с увеличенным выходным фланцем: 25×65, 40×80, 50×100, 65×100, 80×150, 100×200;
  • серия MF с одинаковым вх./вых. фланцем: 25, 40, 50, 80, 100;
  • серия MR с одинаковым вх./вых. фланцем: 50.

Класс фланцев — PN 16 или ANSI 150.

Температура:

  • стандартная версия  — газа от –10 °С до +60 °С; окружающая от –20 °С до +80 °С;
  • низкотемпературная версия — газа от –30 °С до +60 °С; окружающая от –40 °С до +80 °С.


По запросу готовы выслать фото изделий и предоставить иную информарцию.
