Описание

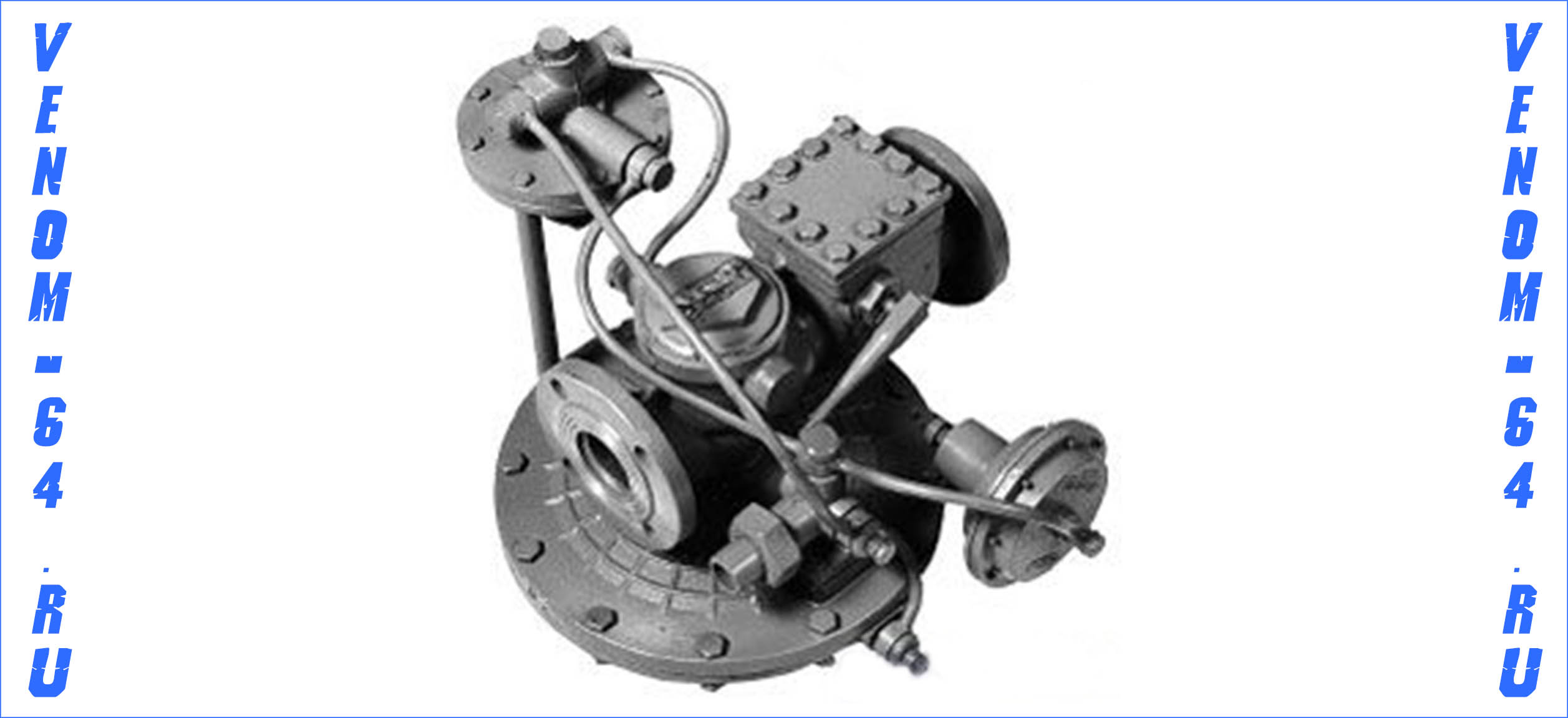

Регуляторы РДГ-50Н(В), РДГ-80Н(В), РДГ-150Н(В) применяются для редуцирования высокого или среднего давления газа и автоматического поддержания выходного давления на заданном уровне, автоматического отключения подачи газа при аварийном повышении и понижении выходного давления сверх допустимых значений.

Технические характеристики

	РДГ-50Н	РДГ-50В	РДГ-80Н	РДГ-80В	РДГ-150Н	РДГ-150В
Максимальное входное давление, МПа	1,2	1,2	1,2	1,2	1,2	1,2
Пределы настройки выходного давления, кПа	1–60	30–600	1–60	30–600	1–60	30–600
Диаметр седла, мм	35 (25)	35(25)	64 (50)	64(50)	105	105
Пропускная способность при входном давлении 0,1 МПа и выходном 0,001 МПа по газу с плотностью 0,72 кг/м³, м³/ч	900 (450)	900 (450)	2200 (1300)	2200 (1300)	5600	5600
Неравномерность регулирования, %, не более	±10	±10	±10	±10	±10	±10
Пределы настройки давления срабатывания автоматического отключающего устройства, кПа:
при понижении выходного давления	0,3–3	3–30	0,3–3	3–30	0,3–3	3–30
при повышении выходного давления	1,4–12* 12–75*	37,5–160* 160–750*	1,4–12* 12–75*	37,5–160* 160–750*	1,4–12* 12–75*	37,5–160* 160–750*
Ду, присоединительного патрубка, мм:
входа	50	50	80	80	150	150
выхода	50	50	80	80	150	150
Строительная длина L, мм	365	365	502	502	570	570
Габаритные размеры, мм, не более:
длина l	430	430	560	560	715	715
ширина B	450	402	542	504	691	691
высота H	474	469	565	562	723	716
Масса, кг, не более	42	40	55,5	52	162	160
