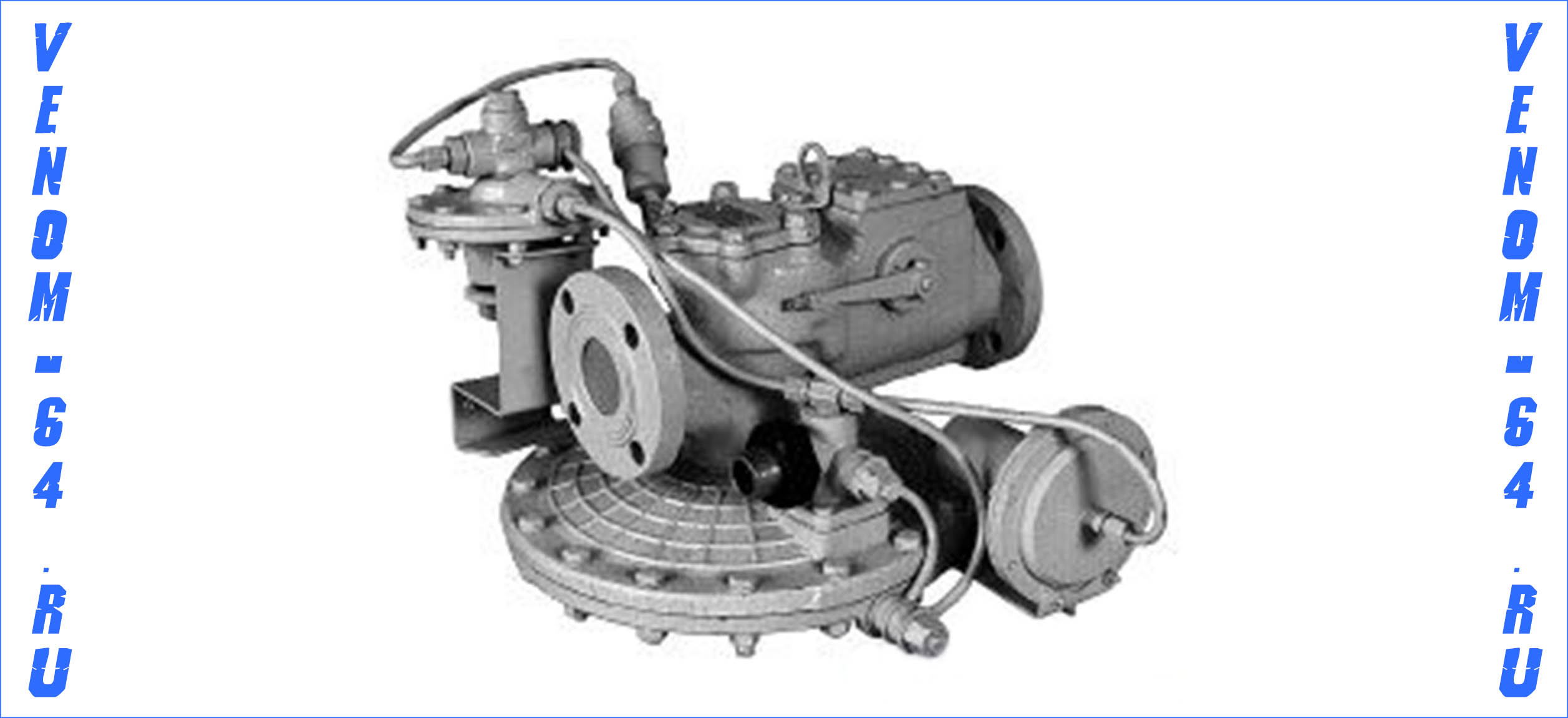

Регуляторы давления газа РДГ-50Н(В), РДГ-80Н(В), РДГ-150Н(В)



СТОИМОСТЬ ПО ЗАПРОСУ



Описание

Конструкция выполнена в комбинированном исполнении со встроенным предохранительным клапаном. Регуляторы РДГ рассчитаны на устойчивую работу при температуре окружающей среды от +1 °С до 60 °С. Применяются для понижения выского или среднего давления газа на требуемое.

Технические характеристики

 РДГ-50НРДГ-50ВРДГ-80НРДГ-80ВРДГ-150НРДГ-150В
Регулируемая среда природный газ по ГОСТ 5542-87
Диапазон входного давления, МПа 0,05–1,2 0,1–1,2 0,05–1,2 0,1–1,2 0,05–1,2 0,1–1,2
Диапазон настройки выходного давления, кПа 1,5–60 60–600 1,5–60 60–600 1,5–60 60–600
Максимальная пропускная способность, м³/ч, не менее 7100 7100 14600 14600 32000 32000
Неравномерность регулирования, % ±10 ±10 ±10 ±10 ±10 ±10
Давление срабатывания механизма контроля, МПа:
при понижении выходного давления (0,15–0,5)Рвых
при повышении выходного давления (1,25–1,5)Рвых
при Рвых=0,003 МПа 0,0045–0,0075 0,0045–0,0075 0,0045–0,0075 0,0045–0,0075 0,0045–0,0075 0,0045–0,0075
Диаметр седла, мм 45 45 65 65 98 98
Диаметр присоединительного патрубка входа и выхода, мм 50 50 80 80 150 150
Соединение фланцевое по ГОСТ 12820-80
Габаритные размеры, мм 670×530×400 670×530×400 700×600×460 700×600×460 800×800×650 800×800×650
Строительная длина, мм 365 365 502 502 570 570
Масса, кг 40 37 105 102 153 150


По запросу готовы выслать фото изделий и предоставить иную информарцию.
