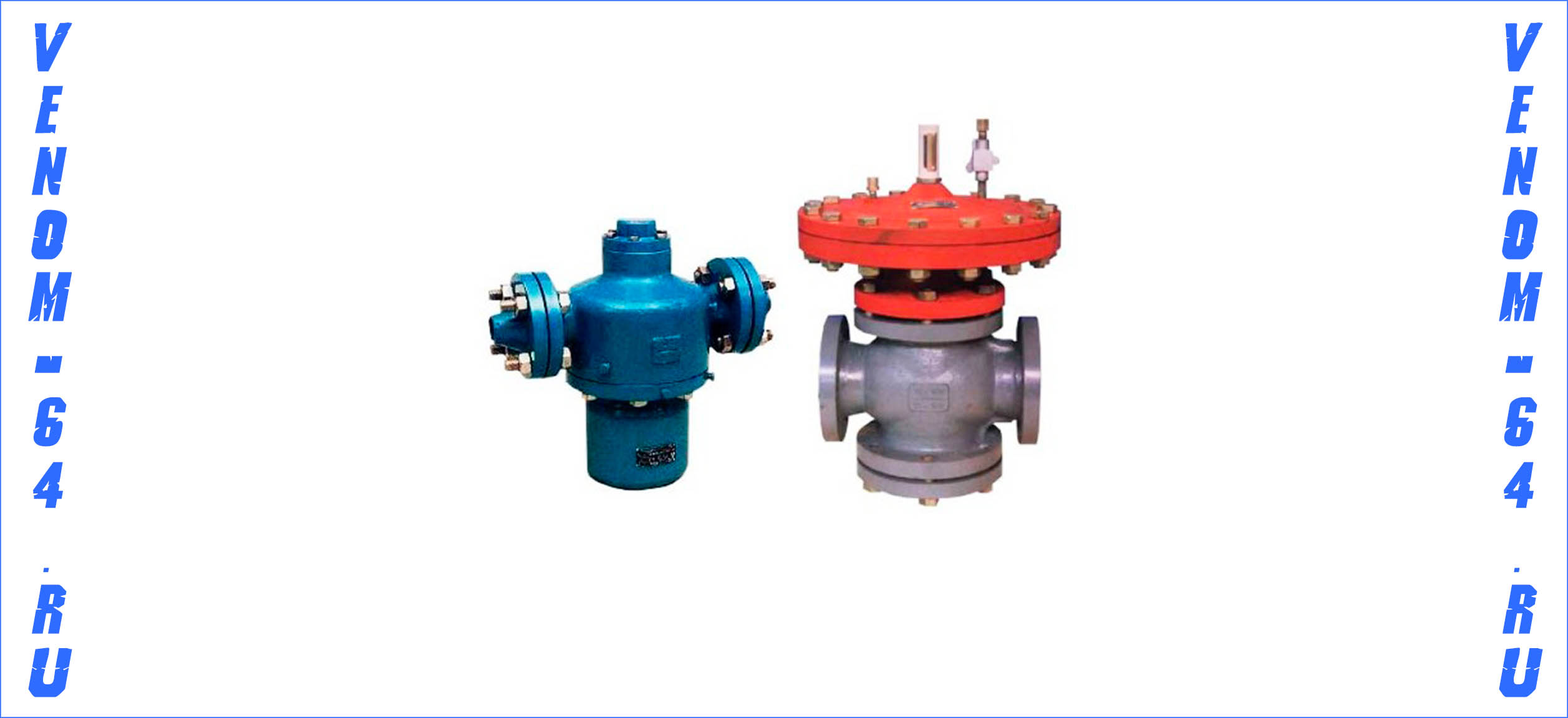

Регулятор давления газа РД-25, РД-40, РД-50, РД-80, РД-100
СТОИМОСТЬ ПО ЗАПРОСУ
Описание
Регулятор давления газа РД-25, РД-40, РД-50, РД-80, РД-100 используются на магистральных газопроводах. В состав устройства входит исполнительная установка и пилотный регулятор РПО.Технические характеристики регуляторов РД
| Наименование параметра | Модификация РД | ||||||
| РД-25-80 | РД-40-80 | РД-50-80 | РД-80-80 | РД-100-80 | |||
| Рабочая среда | природный газ по ГОСТ 5542-87 | ||||||
| Температура рабочей среды | от минус 10 до плюс 80 °С, кратковременно до плюс 100°С | ||||||
| Расходная характеристика "ход-расход" | линейная | ||||||
| Закон регулирования | пропорционально-интегральный | ||||||
| Диаметр условного прохода, мм | 25 | 40 | 50 | 80 | 100 | ||
| Условное давление, МПа | 8,0 МПа | ||||||
| Верхние пределы настройки, МПа | 2,5 | 3,2 | |||||
| Диаметр условного прохода, мм | 2,5 | 6 | 6 | 16 | 40 | 100 | 160 |
| Условия эксплуатации | температура окружающего воздуха от минус 40 до плюс 50 °С, относительная влажность 100% при 25°С | ||||||
| Тип регулирующего органа | односедельный | ||||||
| Вид соединения | фланцевый по ГОСТ 12819-80 | ||||||
